别 墅 砌 墙 工 艺 规 范

作者:CTD集思设计 来源: 日期:2021/8/20 9:29:59 人气:912 加入收藏 标签:

      别墅装修中的施工工艺种类繁多,但每一处细节都决定了别墅大宅的装修质量。那么究竟别墅砌墙工艺规范有哪些?别墅装修施工重点是什么?

一、隔墙材质

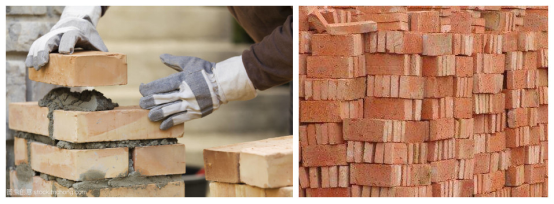

       一般隔墙的材质很多,我们主要讲常见的。烧结普通砖也就是我们说的红砖,应该很多业主家装都会用到这种砖,红砖强度高,保温绝热隔音吸声效果较好,但是目前很多大中城市已在禁止使用了,因为它破坏了环境,红砖需要大量的泥土来生产,所以会占用田地山林,影响农业种植。

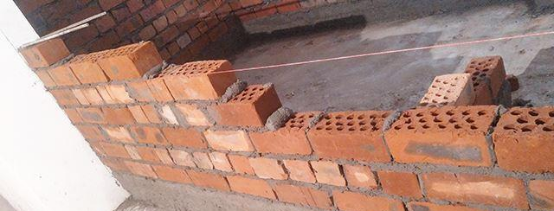

       烧结多孔砖比红砖轻30%左右,因为中间很多小孔,所以隔热隔声性能好,一般用在承重的位置,如果说在同样能达到性能和承重的情况下,选择用空心砖砌墙的厚度比用实心砖砌墙的厚度要减少半块砖左右。

       烧结空心砖比多孔砖更轻,隔热隔声性能好,主要用于非承重部位哦。多孔砖孔的尺寸是属于小而多情况,空心砖孔的尺寸属于大而数量少的一种。虽然两种都是有孔砖,但是根据孔洞的不一样,使用部位和承载力都不一样。

       蒸压灰砂砖就是我们喊的灰砖,它生产能减少环境污染和保护耕地,也具有良好的耐久性能和较高的墙体强度。但是由于使用灰砂砖的建筑容易出现墙体裂缝,所以也从2011年开始中国国内部分地区已经禁用。

       加气混凝土砌块就是我们经常看的大坨坨砖,它比其它砖属于较轻的那种,本身有很多细小的孔,就像我们吃的豆腐一样,虽然外表看不出明显的孔,但是切开细看,还能能发现细小的洞洞,正是因为这些小孔,才形成了加气块拥有良好的保温隔热合 防火隔音作用,如果生产过程完全符合国家标准的话,它的抗压强度也还算可以。小编主要觉得它好还因为它可以“任人宰割”,你现场需要什么尺寸的砖,就切多大下来就行,植筋钻孔也方便。

二、认识砌砖方式

       不管什么砖,大砖或小砖,烧结砖或加气砖,只要是砌墙,都离不开中心原则。

       1、砌砖时,上下砖之间一定要是错缝砌。

       2、砌24墙,所谓24墙,就是厚度240mm。砌墙时摆法不同都可以组成不同厚度的墙,摆砖有叫顺砖和丁砖的,顺就是砖顺着墙的方向摆,呈和墙体呈水平形状;丁就是砖在墙体上呈T字形状,就好比我们铺木地板,有顺光铺和逆光铺之分。砌墙摆法有很多,比如:一顺一丁:就是从侧面看,一排红砖横着摆,一排红砖竖着摆,交叉砌筑;多顺一丁:多排红砖摆横向,然后一排红砖摆竖向,交叉砌筑;十字砌筑就是同一水平线的砖,一匹横着一匹竖着交叉摆放。


       3、砌18墙,与上同理,厚度180mm。横着与立着摆放。

       4、砌12墙,就是整面墙的砖都是平着摆放,但是记得还是要错缝砌筑。

       5、厚度只有12墙的一半的墙,就是我们俗称的斗皮砖。整面墙的砖全部立着砌起来,薄薄的一层,很节省空间,但是国家规范不允许做这种砌筑方法,因为会产生安全隐患,一般都只是家装才会有这种做法。所以在做斗皮砖的时候,一定要植钢筋,而且最好能做到墙有多长,钢筋就有多长,然后每隔40-50公分高再植入一根钢筋,砌筑砂浆的强度也要强一些。

三、别墅装修施工重点

       虽然各种隔墙材料不一,偶有区别,但是施工原理和注意事项其实都是相通不变的。

       1、砌墙前一天要对砖体进行洒水润湿,这样抹水泥灰的时候,湿的砂浆就不会因为干燥的砖过多的吸水而不能自然凝结影响硬度。不同的砖洒水量不一样,大概湿润程度达到水浸润砖体15mm就行。

       2、检查地坪标高是否合适,如果第一线砖水平灰缝的厚度大于2cm,就用水泥混凝土找平。

       3、砌筑砂浆的强度一般房屋建筑多在M5.0和M7.5。

       4、在砌砖时,靠近地面的3匹砖最好能用实心砖砌砖,目的很简单,为了防潮。

       5、有些墙体改动会在墙边新砌门垛,就是后期安装门套的地方,安门套的时候会有很大的震动,所以超群对门垛的稳固性要求也很高。以前甚至现在很多施工方都还在使用木枋做门垛,但是考虑到木枋的易变形和防潮防虫及材质的稳定性,有些施工方会用斗皮砖做门垛,但是需要注意的是,用斗皮砖做门垛,要植入钢筋或者在旧墙上敲洞把砖水平塞入洞内替代钢筋的作用,使新旧墙形成牢固整体性门垛。

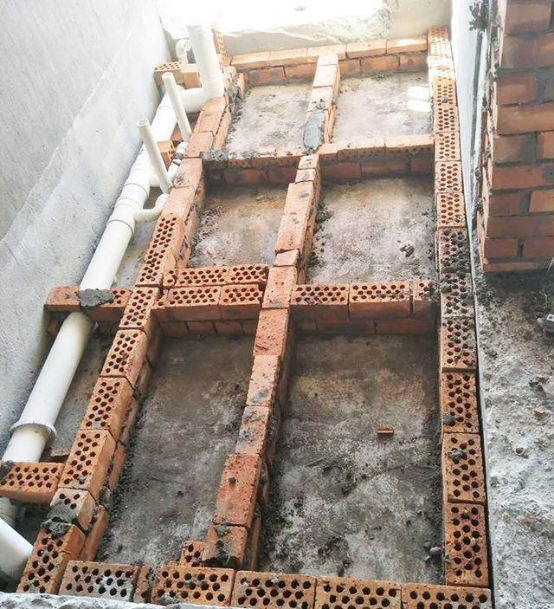

       6、如果有业主家的卫生间要新砌墙,如果位置在沉箱部位,那就请在下沉底板位置先做防水梁,防水梁位置最好能一次性浇筑到高过地面贴砖位置20公分以上,也就是地面水流以上,然后再在防水梁上砌墙。有业主会问防水梁是什么?其实防水梁就是止水带的作用,因为卫生间长期用水量比较大,做了防水梁能在一定程度上杜绝潮气顺墙体上返,造成墙体侵水,也就是我们常见的卫生间扯潮。如果卫生间不在沉箱里面砌墙,就在室内水平地面砌墙,那也可以在室内地面上做一条20公分高的止水带,然后再砌墙,道理同上。防水地梁一般就用河沙、水泥、石子按一定配比混合搅拌浇筑就可以了,但是记住,浇筑时要振捣密实哦,如果振捣不密实,浇注的梁会有很多例如气隙之类的质量缺陷,而且由于和沉箱不是一体浇注的,所以质量还不如红砖砌的墙。也不要在回填层上砌墙或浇筑防水梁,本来回填层就是建渣回填的,有可能不密实,当回填层沉降的时候,你的墙体也就拉裂了,而且回填层的荷载应该不如现浇板好。

       7、在墙体砌筑好之后,预留后塞口,待墙体养护15天之后,再在后塞口放置实心砖斜砌填实,后塞口角度不小于60°,为了防止新墙的热胀冷缩和轻微沉降,导致最上面的砖和梁产生缝隙,后塞口是缓冲地带。

       8、在构造柱位置设置马牙槎,以保持砌体的整体性与稳定性。马牙槎一般先退后进,进退尺寸不小于60mm。每个马牙槎高度不超过300mm,大概5匹红砖的高度,每500mm高设置2Φ6.5的水平拉结钢筋,每边伸入墙内不小于1m,然后关模浇筑构造柱。


       9、关于构造柱钢筋的配置牵涉很多,我们还是按照最常见的做法给大家说明。如果是家装,无法在开发商的结构上事先预留构造柱钢筋,那么我们可以通过钻孔植筋的方式设置钢筋。一般钢筋配置用竖筋4根Φ12的热轧带肋钢筋,顶部植在梁上,下部植在地面板上,中间用同样大小的钢筋进行绑扎搭接,中间钢筋与两头钢筋的搭接长度最好有40d。构造柱的箍筋可以用Φ6.5或者Φ8的盘圆钢筋进行固定,顶部和下部6层箍筋的间距在100mm左右,中间每层间距200mm。


       10、那我们在什么时候需要设置构造柱呢?

根据规范要求:

       a、当12墙或10墙高>3米,开洞宽度>2.4m时,应加构造柱;

       b、当18墙或19墙高>4m,开洞宽度>3.5m时,应加构造柱;

       c、墙体转角处无框架柱时、不同厚度墙体交接处需设置构造柱。

       d、当墙长大于5m(或墙长超过层高2倍)时,应该在墙长中部(遇有洞口在洞口边)设置构造柱。

       e、较大洞口两侧、无约束墙端部应设置构造柱 ,构造柱与墙体拉结筋为2Φ6.5@500,沿墙体全高布置。

       11、砌砖的时候,要错缝砌,不能有通缝、瞎缝透明缝等。通缝就是上下两匹砖搭接长度小于规定数值的竖向灰缝。一般加气混凝土搭砌长度不小于砌块长度的1/3;小型空心砌块搭砌长度不应小于90mm。瞎缝就是两块砖中间是空的,没有砌筑砂浆,但是表面看又是有砌筑砂浆连接起的。透明缝更简单,就是我们说的洞洞,对穿对过。

       12、以前的家装中,很多包门梁都是用木工板+石膏板,现在慢慢很多也会选择用稳定性能更好、牢固性更强的现浇门梁做法了。

四、装修施工名词解释

  1. 马牙槎

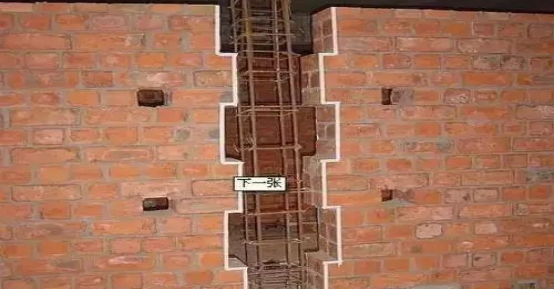

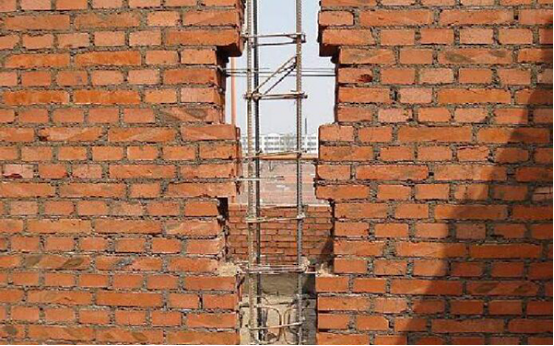

      a. 名词解释  马牙槎是砖墙留槎处的一种砌筑方法。马牙槎有大马牙槎和小马牙槎两种叫法,小马牙槎指砌墙时在留槎处每隔一皮砖伸出1/4砖长,以备以后接槎时插入相应的砖。这种接槎属直槎,一般不宜使用,如果因特殊原因必须使用时,应在接槎处预留拉接钢筋。

      大马牙槎是用于抗震区设置构造柱时砖墙与构造柱相交处的砌筑方法,砌墙时在构造柱处每隔五皮砖伸出1/4砖长,伸出的皮数也是五皮,同时也要按规定预留


       拉接钢筋。目的是在浇筑构造柱时使墙体与构造柱结合的更牢固,更利于抗震.


       b.马牙槎分类  根据功能的分类,马牙槎还可以叫做接缝马牙槎和结构马牙槎。

       接缝马牙槎即墙太长,留出马牙槎,方便后序砌筑。

       结构马牙槎,在马牙槎里浇铸构造柱。施工时,在砌体与构造柱连接面上砌筑马牙槎,先砌墙,后浇注混凝土构造柱,保证两者同时受力工作。

       每一马牙槎高度不宜超过300mm,且应沿高每500mm设置2Φ6水平拉结钢筋,每边伸入墙内不宜小于1.0m.

       c.马牙槎的计算  首先我们假设构造柱是240X370,高度3米,留槎在24墙,双面留槎。那么计算公式是:0.24X0.37X3+0.24X0.06X3/2X2[面]

       这个计算方法是把柱和槎分开计算,比较直观,也容易理解。构造柱的柱子那部分就是0.24*0.37*3,后面部分是计算槎口的混凝土,一般构造柱的槎口 是每300mm一段。即:柱根开始,先是300mm的槎口,然后是300mm的砖,然后又是300mm的槎口。也就是说槎口的高度累积起来只有构造柱高度 的一半。我那公式是把槎口的面积(0.24*0.06)写好,然后乘以柱高3米,然后除以2,就是每面槎的实际高度,然后,有几面槎就乘以几。这例子里是 2面槎,所以乘以2。

       实际施工中是要算马牙槎的,不算马牙槎的话就这根构造柱而言你就少算了14%的混凝土量。

       一般构造柱有几面和墙接触就有几面槎口,这种情况多发生在T形墙和十字墙的位置。至于构造柱的宽度和墙体宽度不一致,这种情况少见,一般是北方为了保温墙体比较厚才会有这情况。

       在我们这里,常会遇到T形墙旁边就是门的情况。门距离T形墙一般会有个120毫 米的门垛,然后T形墙相交的位置的构造柱是三面槎口。在实际施工中,这靠门边的槎口其实是施工不了的:那门垛才120毫米,砌砖时每300毫米高退60毫 米那砖柱就仅仅剩下60毫米宽了,砌上3米高不倒才怪。所以实际施工时图纸上虽然那一边设计留槎,其实模板工都是直接以门边关模板,那里的混凝土方量就比 图纸设计的要多一些。假如是24墙,3米高,那就多0.24*0.06*3/2*3,即0.065立方米。数量不大,但楼房若是很多这样的门的话,混凝土 也是可观的,这个怎么算就看各人了。

d.补充多种情况:

       240*240的构造柱,(240*240+240*30*边数)*柱高

       370*370的构造柱,(370*370+370*30*边数)*柱高

       240*370的构造柱,(240*370+有马牙槎的边长*30*边数)*柱高

       另边数与墙面有关, 一字形墙和90度直角墙,边数为2;T形墙边数取3;十字形墙边数取4。

2. 蜈蚣脚

       a. 名词解释

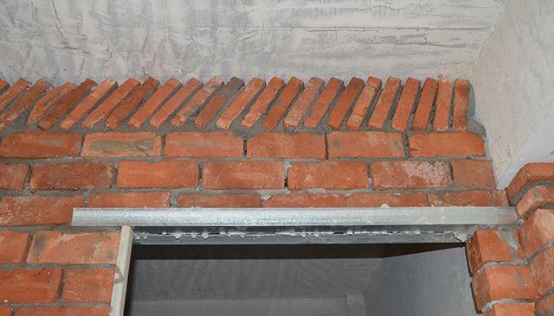

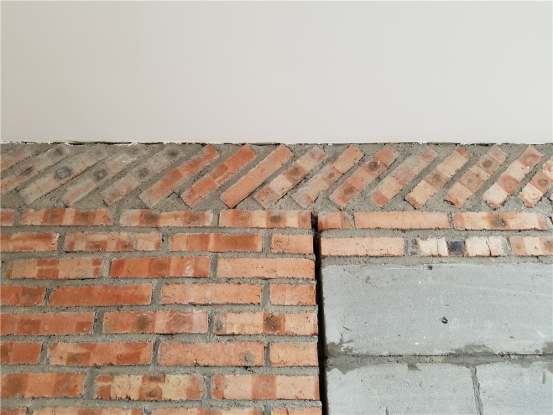

       蜈蚣脚是砌墙工艺中的一种收口方法,要求在新砌墙顶上收口时打45度斜角,并反向安装收口。在砌蜈蚣脚之前,正常需要留15公分左右空间。如果顶砖砌得太高,可以选择把顶砖割矮,或者不要用大砖,用小砖平砌,留15公分左右的空间,再斜45度砌满。


       b.为什么做蜈蚣脚工艺

       1、填充墙中顶砖斜砌是为了使墙体顶部更密实,抹灰后不易开裂,平砌的话效果不好,且施工时不好操作。

       2、根据结构力学原理,填充墙顶部斜砌,受力原理符合框架结构理论下填充墙所起到的作用,在跟砖混结构相比之下,由于砖墙所起的作用不同(砖混结构砖墙受力不同于框架的填充墙),所以砖混结构墙体顶部的砌法就跟框架的填充墙的有所不同。

       3、就施工角度来说,这样砌法更加方便施工。

       4、《砌体工程施工质量验收规范》GB50203-2002第9.3.7条规定:填充墙砌至接近梁、板底时,应留一定空隙,待填充墙砌筑完并应至少间隔7d后,再将其补砌挤紧。 因为填充墙砌筑完成后,砌体将产生一定的变形,施工不当,不仅会影响到与梁、板底的紧密结合,还会产生结合部位的裂缝。

       用斜砖一方面是因为斜砖材质与填充墙材质相同,不会发生混砌的问题,另外,斜砌能更好的挤紧与梁、板底的空隙。当然也可以用混凝土浇筑,但一般不用,因为混凝土浇筑的话,塌落度太大则难以嵌入空隙,塌落度太小则混凝土自身难以密实,如果空隙比较大的话,还要用模板,费时费力。所以并不常用。而且混凝土线收缩系数和砖砌体并不一致,容易造成收缩裂缝。

       5、框架结构中钢筋混凝土墙柱为承重构件,而砖砌体等为装饰构件。

       做成斜砖首先是为了弥补砖砌体砌筑完成之后自身变形所导致上部出现的缝隙; 其次砌体墙本身不涉及承重,梁因为受力而产生变形时其变形部位不会致使砌体墙受压产生破坏;同时在抗震构造中起到积极作用,由于砌体墙与顶部梁之间不是刚性连接,当产生水平地震波时砌体墙不会随框架一起摆动而保证其减小或局部消除地震对墙体的影响,达到抗震的作用。

       c.砌蜈蚣脚的好处

       这样有利于让下面砌好的砖墙和上面的楼板(梁),在灌满水泥沙浆后 ,像蜈蚣脚一样的排列连接得更加紧密稳固,保证了建筑的“热胀冷缩”空间,有效降低新砌墙与楼板(梁)连接处开裂的风险

3. 轻质砖和红砖混砌

       a.红砖与轻质砖的区别

       ①红砖砌墙

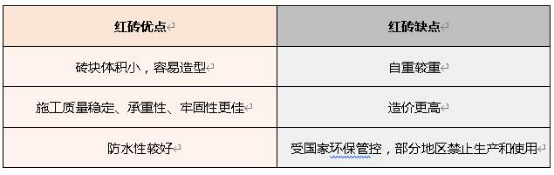

      红砖最大的优点是稳固、承重力佳、不易开裂而且防水效果突出。砖块垒砌之后只需要在上面批刷腻子就可以打造出和其他墙面相同的效果。但红砖自重较重,有把楼板压弯压裂的风险,所以不能大面积使用在高层建筑中。


       ②轻质砖砌墙

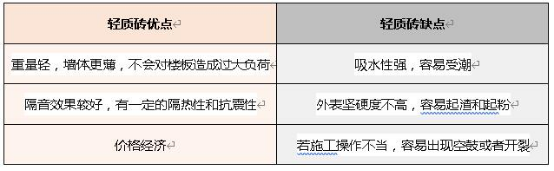

      轻质砖有很多类型,家装常用的轻质砖是膨胀加气混凝土砖(也就是我们常说的加气砖)。砖质轻、自重小,还具有保温、隔音防潮防火等功能,这样的结构墙身薄,多用于非承重墙体。另外轻质砖的造价更低,更经济实用。

       b.新建墙如何用砖?

       简单来说,使用红砖还是轻质砖应该结合新建墙的具体位置和房屋条件综合考虑。

       厨卫空间的新建墙:建议使用红砖

       入选原因:一是因为厨卫空间用水量较大,需要做好墙体的防水防潮处理。二是厨卫墙面还需要固定橱柜、贴墙砖或石材等具有重量的物件,所以选择防水性能和承重性能更加的红砖更为保险。

       工艺要求:砖块最好错缝砌筑,与承重墙之间衔接处要多处使用钢筋生根,增加墙体的牢固性,避免墙角出现裂缝。

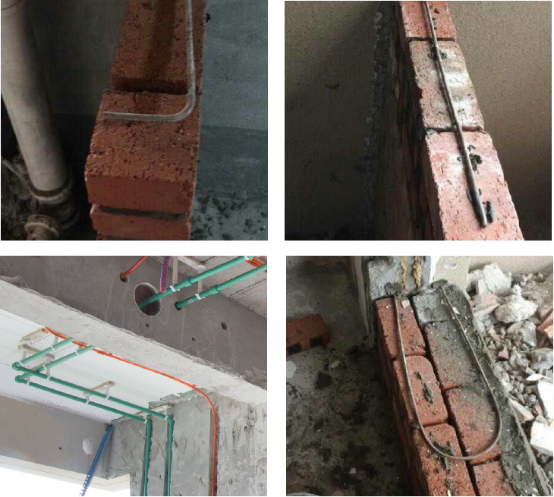

       要求所有厨卫新建墙体必须采用红砖砌体,采取上翻梁砌筑来减轻楼板承重。并采用间隔≤600mm,深度≥150mm的植筋方式进行加固,确保厨房卫生间区域新建红砖墙的稳固。

       其他空间的新建墙:建议使用轻质砖

       入选原因:一是通常这些位置的格局变动通常是直接在楼板上建墙,使用轻质砖能够减轻楼板的承重。二是造价更低,能够更好地控制预算。另外,轻质墙的隔音效果不错,适合用于衣帽间、卧室、书房隔墙等区域。

       工艺要求:轻质砖砌墙需要事先进行加水湿润,保证砌墙的时候更好的粘接效果。底层基面清理干净,洒水湿润;

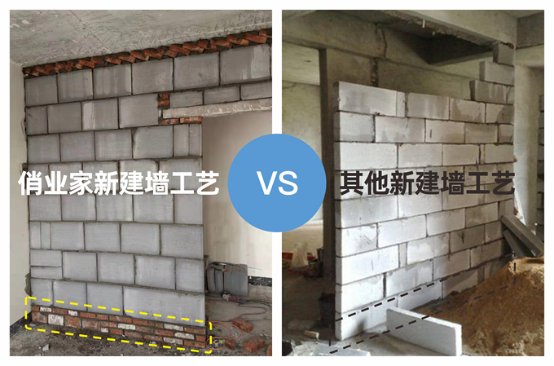

左:新建墙采用“起三块”工艺VS 右:未采用地枕的新建墙体

       要求使用加气砖砌筑的轻体墙,施工时地面先砌筑3层红砖做地枕,防水防潮。方便业主长期居住期间,减少拖地打扫对墙体造成的影响。

       带门洞的新建墙:建议使用轻质砖+红砖加固

       另外,如果墙面需要开门洞,则建议使用轻质砖+门洞红砖加固的方式。因为红砖的牢固性和握钉力比轻质砖要强一些,所以需要安装套门的轻质墙尽量在门洞处增加红砖加固。


左:新建墙门洞增加红砖VS 右:未进行门洞加固的轻质墙体

      还要求所有轻体墙门洞须采用红砖增加结构力。

       总结:砖料各有所长,空间按需使用

       红砖坚硬稳固,新建墙有防潮需要或承重加固需要的地方可以小面积使用。轻质砖材质轻巧环保,能够减轻楼板的承重压力,是一个既经济又科学的选择。
